Modes AMD Gear : UCLK, MCLK, FCLK et leur importance

Tu as peut-être déjà consulté notre article Explication des modes Intel Gear,  qui explique comment Intel gère des vitesses de mémoire exceptionnellement élevées. Mais t’es-tu déjà demandé comment ça se passe du côté d’AMD et pourquoi la DDR5-6000 est souvent considérée comme le juste milieu ? Explorons ensemble le fonctionnement interne des modes AMD Gear.

Les modes AMD Gear correspondent aux rapports entre la vitesse d’horloge du contrôleur mémoire (IMC) intégré au CPU et la vitesse d’horloge des modules de mémoire. Concrètement, ils déterminent la vitesse à laquelle le contrôleur mémoire du CPU communique avec la RAM. Cela permet une plus grande flexibilité pour atteindre des vitesses de mémoire plus élevées et assurer la compatibilité avec divers kits de mémoire.

Trois éléments clés des systèmes AMD déterminent les performances de la mémoire :

1. Horloge mémoire (MCLK) : vitesse de la mémoire où les données actives sont temporairement stockées pour le processeur.
2. Horloge du contrôleur mémoire interne (UCLK) : vitesse du contrôleur mémoire du processeur qui gère la communication entre la mémoire et le CPU.
3. Horloge Infinity Fabric (FCLK) : vitesse de l’interconnexion qui relie et coordonne le flux de données à travers l’ensemble du processeur.

Qu’il s’agisse de gaming, de montage vidéo, de rendu 3D ou de traitement IA, ta charge de travail dépend largement de la synchronisation de ces trois horloges. Pour ce faire, AMD utilise deux modes de fonctionnement : Gear 1 et Gear 2. Ces modes définissent la relation entre l’horloge mémoire (MCLK) et l’horloge du contrôleur mémoire (UCLK). Il est essentiel de comprendre comment ils interagissent afin de choisir la vitesse du kit de mémoire qui offre les meilleures performances pour tes besoins.

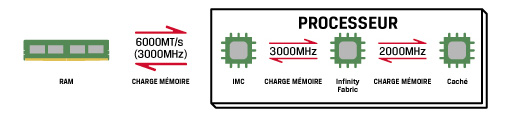

Gear 1 (rapport 1:1)

• L’IMC et la la mémoire fonctionnent à la même fréquence.
• Infinity Fabric tourne à 2 000 MHz.
  • Idéale pour le gaming ou les charges de travail sensibles à la latence
  • Le maintien d’un rapport mémoire/IMC de 1:1 permet de réduire la latence au minimum.
  • La DDR5-6000 est le juste milieu pour les systèmes AM5, car c’est généralement la vitesse la plus élevée qui permet d’atteindre le mode Gear 1 dès le départ, sans devoir ajuster des paramètres d’overclocking supplémentaires.
  • ex : DDR5-9 600 (3 000 MHz) → l’IMC tourne à 2 000 MHz → Fabric tourne à 2 000 MHz

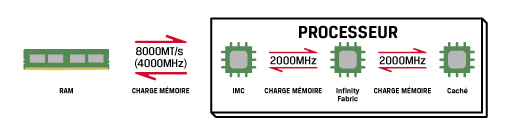

Gear 2 (rapport 2:1)

• L’IMC fonctionne à la moitié de la fréquence de la mémoire
• Infinity Fabric tourne à 2 000 MHz.
  • Idéale si tu as besoin d’une bande passante mémoire pour l’IA, le montage vidéo, le rendu 3D ou toute autre application où le débit est plus important que la réactivité.
  • Nécessaire pour une mémoire à plus grande vitesse (DDR5-6200+)
  • Le rapport 2:1 offre une plus grande stabilité, mais peut entraîner une latence supplémentaire.
  • En règle générale, les vitesses des DDR5-6400 à DDR5-7200 offrent une bande passante plus élevée (permettant le transfert simultané d’un plus grand volume de données vers et depuis la mémoire et le processeur), mais l’augmentation de la latence contrebalance ces gains.
  • C’est à partir de la DDR5-7600 et au-delà que nous observons que la bande passante compense la pénalité de latence.
    ex : DDR5-8000 (4 000 MHz) → L’IMC tourne à 2 000 MHz → Fabric tourne à 2 000 MHz
