AMD Gear ModeUCLK、MCLK、FCLK、およびこれらのクロックが重要な理由

すでに、インテルによる超高速メモリの管理方法を詳しく説明している当社の記事「Intel Gear Modes の謎を解く, 」をお読みになっているかもしれません。ただ、これが ADM の方ではどのように機能するのか、そしてなぜ DDR5-6000 がしばしば最適解と言われるのかについて考えたことはありますか？それでは、AMD Gear Mode の内部の仕組みを詳しく見ていきましょう。

AMD Gear Modesは、メモリモジュールのクロック速度に対する、CPU 内部の内蔵メモリコントローラ (IMC) のクロック速度の比率のことです。基本的に、CPU のメモリコントローラが RAM と通信する速度を決定します。これにより、より高いメモリ速度とさまざまなメモリキットとの互換性を実現するための柔軟性が向上します。

AMD システムには、メモリのパフォーマンスを決定する重要な 次の 3 つの要素があります:

1. メモリクロック (MCLK) – アクティブなデータを一時的にプロセッサに格納する場合のメモリの速度です。
2. 内部メモリコントローラクロック (UCLK) – メモリと CPU 間の通信を管理するプロセッサのメモリコントローラの速度です。
3. インフィニティファブリッククロック (FCLK) – プロセッサ全体のデータフローをリンクし調整する相互接続の速度です。

ゲームプレイ、動画編集、3D レンダリング、または AI 処理のいずれを実行する場合でも、ワークロードはこれら 3 つのクロックの同期状態に大きく依存します。この同期を管理するために、AMD は次の 2 つの動作モードを使用します:Gear 1 および Gear 2。これらのモードは、メモリクロック (MCLK) と メモリコントローラクロック (UCLK) 間の関係を定義します。これらのクロックの相互作用を理解することは、ニーズを満たす最適なパフォーマンスを提供するメモリキットの速度を選択するために不可欠です。

Gear 1 (1:1 比)

• IMC と メモリ は同じ周波数で動作します。
• インフィニティファブリックは、2000MHz で動作します。
  • ゲームやレイテンシに敏感なワークロードに最適
  • メモリと IMC の比率を 1:1 に維持することで、レイテンシを最低限に抑えることができます。
  • DDR5-6000 は AM5 システムにとって最適解 です。これは通常、DDR5-6000 がオーバークロックのパラメータの追加調整を必要とせずに、そのままの状態ですぐに Gear 1 を達成できる最高速度のためです。

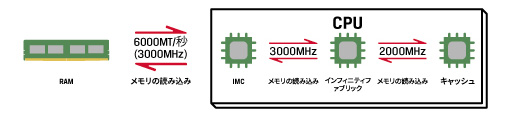

  • 例：DDR5-6000 (3000MHz) → IMC は 3000MHz で動作 → ファブリックは 2000MHz で動作

Gear 2 (比率 2:1)

• IMC はメモリ周波数の半分の速度で動作
• インフィニティファブリックは、2000MHz で動作
  • AI、動画編集、3D レンダリング、または応答性よりもスループットが重要な任意のアプリケーションを対象として、メモリ帯域幅が必要である場合に最適です。
  • より高速なメモリ (DDR5-6200 以上)に必須
  • 2:1 比により、安定性が向上しますが、レイテンシが増加する可能性があります。
  • 一般的に、DDR5-6400～DDR5-7200 の速度は、高い帯域幅を提供しますが (より多くのデータが同時にメモリとプロセッサ間で移動可能)、レイテンシの増加により、ゲインが相殺されます。
  • DDR5-7600 以上になると、帯域幅によってレイテンシによる損失が克服できます。

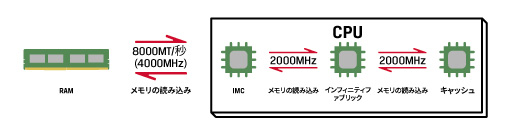

  • 例：DDR5-8000 (4000MHz) → IMC は 2000MHz で動作 → ファブリックは 2000MHz で動作
